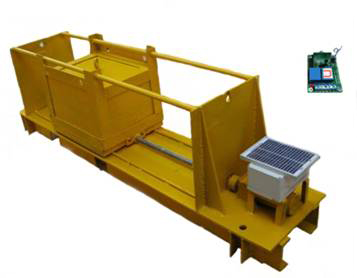

SBTP-11B-Z抽油機自動調平節能裝置
一、概況
抽油機自動調平節能裝置是我公司經過多年潛心研究開發出來的一項抽油機節能專利技術，也是在多個實驗方案統籌考慮的基礎上優選出來的，經過在多個油田的長期運行和使用，證明該技術成熟可靠，具有較高的節能實用價值。
二、基本原理
安裝在抽油機控制箱內的采集器及無線發射器，感應抽油機上下沖程功率并發射信號，如果上沖程功率大于下沖程功率并且超過5%時，無線發射器發出信號，由游梁上的接收控制器接收信號并控制電機帶動絲杠旋轉把滑動器往遠推；如果下沖程功率大于上沖程功率并且超過5%時，由無線發射器發出信號，由游梁上的接收控制器接受信號并控制電機帶動絲杠把滑動器往近拉，從而實現在不停機的情況下自動調整平衡，達到節能效果。
三、與現有技術相比的主要優點
1、自動調平；
2、調平不用停機；
3、調平更加安全；
4、運行更加平穩；
5、更加節能。
四、主要技術指標
1、螺旋杠：推力10kn；行程2000mm；絲杠轉速（30～60）r/min；電機功率120W；防護等級IP54。
2、滑動器：標準質量500kg（最大質量可達1600kg）。
3、太陽能供電系統：工作電壓12V；具有低壓倒流保護功能。
4、接收器：工作電壓12V；接收待機電流小于7mA。
5、發射器：發射距離200m；發射待機電流2µA；
6、變速器：1200/60 r/min
7、平衡能力：最大平衡力矩12000nm。
8、平衡率：95％以上。
9、工作條件：適用于各型游梁式抽油機，適應各種氣候和季節變化，全天候工作。 |
