UBD系列玻璃板液位計
一、概述
UBD-A系列普通、高溫、高壓、低溫防霜、大通徑型玻璃板液位計可直接用來指示各種工業容器內介質的液位高度。在工作溫度260℃以下采用經過熱處理硼硅酸鹽玻璃，260℃以上采用經過熱處理特殊加工的鋁硅酸鹽玻璃，能承受450℃介質溫度。在接液面上覆蓋一層云母。
UBD-B型大通徑型玻璃板液位計是專為石油化工裝置中較粘稠介質的液位測量而設計制造的。儀表測量范圍大，口徑大，流速快，不堵塞，兩端無盲區，主要用于石油化工裝置中的非結晶介質的液位就地指示，特別適用于易燃、易爆及較粘稠介質的液位測量。
UBD-C型防霜式低溫玻璃板液位計是為測量低溫介質的液位設計的儀表，透過防霜翅片可清晰地觀察到被測介質的液位。儀表結構簡單，安全可靠，經久耐用。
二、技術參數
安裝中心距:L=300、500、800、1100、1400、1700mm
特殊尺寸用戶指定。
壓力等級：PN2.5、PN4.0、PN6.4、PN10、PN16MPa
Class150、Class300、Class600、Class900
閥門自動封閉壓力：＞0.2MPa
蒸汽伴熱夾套壓力:＞0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
接液材質：碳鋼CS、Q235-A、20#，不銹鋼304、316、316L
三、選型表
|
UBD
|
□壓力等級
|
|
|
25
|
Class 150LB ANSI PN2.5MPa
|
|
|
60
|
Class 300LB ANSI PN6.4MPa
|
|
|
100
|
Class 600LB ANSI PN10.0MPa
|
|
|
160
|
Class 900LB ANSI PN16.0MPa
|
|
|
|
□基本類型
|
|
|
|
A
|
透光式，適用于無色透明液體測量，且光線好的場所
|
|
|
|
B
|
透光式帶蒸汽伴熱，適用較冷地區或液體需加熱場合
|
|
|
|
C
|
反射式，適用于有色澤的液體測量，且光線好的場所
|
|
|
|
D
|
反射式帶蒸汽伴熱，適用較冷地區或液體需加熱場所
|
|
|
|
E
|
雙色透光式，適用光線好且無色透明液體（不推薦使用）
|
|
|
|
F
|
透光低溫防霜型，適合低溫?zé)o色液體且光線好的場所
|
|
|
|
G
|
反射低溫防霜型，適合低溫有色澤液體且光線好的場所
|
|
|
|
M
|
大通徑型，無色液體，指示靈敏，額定壓力≤4.0MPa
|
|
|
|
|
□適用溫度和玻璃
|
|
|
|
|
1
|
高硼硅玻璃，T≤260℃
|
|
|
|
|
2
|
高硼硅玻璃，接液面加云母片
|
|
|
|
|
3
|
鋁硅玻璃，260℃≤T≤450℃
|
|
|
|
|
4
|
鋁硅玻璃，接液面加云母片
|
|
|
|
|
|
□接液材質
|
|
|
|
|
|
3
|
Q235-A碳鋼
|
5
|
316
|
|
|
|
|
|
4
|
304
|
6
|
316L
|
|
|
|
|
|
|

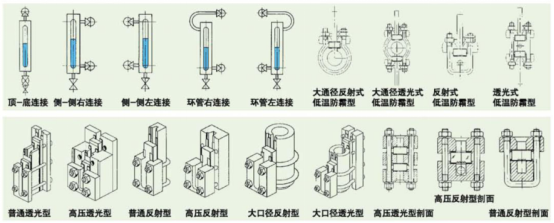

□連接形式
|
|
|
|
|
|
|
TB
|
頂-底連接（標準型）
|
|
|
|
|
|
|
SL
|
側-側左連接型
|
|
|
|
|
|
|
SR
|
側-側右連接型
|
|
|
|
|
|
|
EL
|
側-側環管左連接型
|
|
|
|
|
|
|
ER
|
側-側環管右連接型
|
|
|
|
|
|
|
－□□□□
|
中心距
|
|
